6116コントローラーシリーズ

惜しまれながらも生産終了したWM8816の後継として今話題の
Micro Analog Systems Oy社 高性能電子ボリューム
MAS6116用コントローラーの出荷も開始いたしました。
※旧弊社8816コントローラーシリーズと機能は同一ですが、
 出荷検査にはMAS6116を使用しています。

WM8816と比べ、MAS6116は外付けOPアンプに対する位相余裕も大きく、
最低限の測定器でも比較的簡単に安定動作をさせることが可能ですので、
弊社コントローラーとのセットを一般の皆様向けにも販売開始しました。

弊社ではオーディオ用として人気のOPアンプの中から
9ブランド25種を選択し試験を行ったところ
すべてにおいて異常な発振は確認されませんでした。

        ※セカンドソースやパッケージ違いを含めると10ブランド32種にて試験。
        ※WM8816では使用にノウハウが必要だったOPA627等も容易に使用可能です。
        ※ただし、ユニティーゲイン使用する際、NJM2122等の様に位相補償が必要なものや、
         AD797等の様にダンピング抵抗が必要なものは、あらかじめ候補から除外しています。
         (これらは理論どおり必ず発振します。)
        ※5532のような旧世代のOPアンプの場合も、発振せずに使用することは可能ですが、
         オフセット電圧が大きいため、音量切り替え時にクリック音が実用範囲を超えて
         大きく聴こえることがあります。


MAS6116と効率良く接続するため、弊社3310シリーズとは
ピン接続が異なりますが、ご使用方法は 3310***Mタイプと
ほぼ同一で、大変使い易くなっています。

PGA2310をもってしても出力電圧幅が十分では無い。
など、これまでの電子ボリュームでは目的の性能が
出せない場合等に、新たなソリューションの一つとして
お役にたてることと思います。


MAS6116部品セット販売
本商品はサンプル用部品セットです。キットではありません。
ご使用に当たってはデータシートご熟読の上、
用途に合わせご設計いただく必要が有ります。


          基本部品セットA 単価3,800円(税込)
           6116コントローラー(三種類から選べます。)
           + DIP変換基板(SSP-122 1/3 + ピン)実装済みMAS6116AA
           + PST600C

            ※弊社熟練作業員による手はんだです。
            ※使用にあたっては変換基板の空きパターンを利用し、
              基板上に適宜パスコンを実装してください。



          基本部品セットB 単価3,500円(税込)
           6116コントローラー(三種類から選べます。)
           + DIP変換基板(SSP-122 1/3) + 28Pin連結ソケット
           + MAS6116AA + PST600C

            ※連結ソケットはカットしてご使用ください。



          追加部品セットC 単価2,800円(税込)

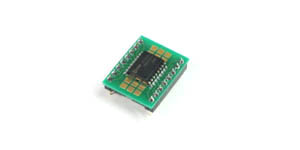

           DIP変換基板(SSP-122 1/3 + ピン)実装済みMAS6116AA

            ※弊社熟練作業員による手はんだです。
            ※使用にあたっては変換基板の空きパターンを利用し、
              基板上に適宜パスコンを実装してください。
            ※追加部品セットのみでの販売はできません。
              基本部品セットと併せてご注文ください。。



          追加部品セットD 単価2,500円(税込)

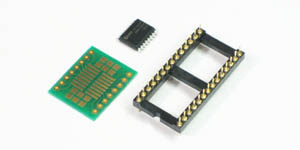

           DIP変換基板(SSP-122 1/3) + 28Pin連結ソケット
           + MAS6116AA

            ※連結ソケットはカットしてご使用ください。
            ※追加部品セットのみでの販売はできません。
              基本部品セットと併せてご注文ください。。


   6116用コントローラー単品販売
     サンプルは8pinDIPパッケージです。

     サンプル単価は1,000円(税込・送料500円)です。
     同一のタイプを5個お求めの際は4,000円(税込・送料500円)
     同一のタイプを50個お求めの際は35,000円(税込・送料サービス)
     それ以上お求めの方や、販売店様には個別お見積致します。


ご注文はメールにて
弊社担当(岡田)までご連絡ください。

ご注文メールにご記載いただきたい内容

     @ 下記商品を発注します。 の様にご発注意思が確認できる言葉
     A 発送先ご住所(郵便番号もお願いします。)
     B お名前
     C お電話番号
     D メールアドレス
     E 基本部品セットA 数量1 の様にご希望商品名と数量のリスト
     F 基本部品セットに含まれる弊社コントローラーの種類
       6116A13M,6116S06M,6116S12Mからお選びください。
       ご指定の無い場合は6116A13Mのセットとなります。
     G 銀行振込・代引き の何れかご希望のご送金方法

        銀行振り込みの送金先は弊社三菱東京UFJ口座です。
        口座番号はお見積もりメールにてご連絡致します。
        荷造送料は代引き・振込みに関わらず500円頂戴しております。


通常遅くとも2営業日以内には
お返事を書かせて頂いております。

※スパムフィルター等の影響でメールが届かない
 事故が頻発しております。

返事が届かない場合は誠に恐縮ですがFAX052-441-0804宛に
再度ご連絡頂きます様お願い申しあげます。

        ※本商品は、その性質上、試験、試作、小ロット製品等への採用が主と考え
        られますので、新規の無償サンプル依頼にはご対応致しかねますことご容赦
        ください。

        ※サンプル扱いでのご提供となりますので、一般愛好家の方にも使用の感想を
        お尋ねしたり、新しい商品のご案内をさせていただく場合がございます。
        頻度は多くありませんのでご了承ください。

【データシート】
